一、概述
LBJ系列金屬刮板流量計(簡稱流量計)是一種容積式流量儀表。它用于連續或間斷地精密測量管道中流過的液體流量,具有計量精度高、運轉平穩、低噪音、無脈動、流量大、防泥、防砂、使用壽命長、粘度適應性強和方便于維護等特點,廣泛用于石油、化工、輕工、交通、商業等部門,特別適用于原油、渣油、成品油、輕烴等工業介質的計量。該流量計可現場指示,字碼直接讀數,并可輸出電脈沖信號,供顯示儀表及計算機處理,從而實現對管道流量遠距離集中控制管理。
二、 流量計的結構及工作原理
1、流量計的結構
流量計由主體(流量變送器)、連接部分和表頭(指示器)等部分所組成,主體部分主要由轉子、凸輪、凸輪軸、刮板、連桿、滾柱、及蓋板、殼體等部件所組成。殼體內腔是圓形空筒。轉子是一個轉動的空心簿圓筒。當刮板是兩對時,在轉子圓筒壁上沿徑向開有互成90°角的四個槽,當三對刮板時。則開互成60°角的六個槽。刮板在槽內滑動,能伸也能縮回,四個刮板由兩根連桿連接著互成90°角;三對刮板則由三根連桿連接著互成60°角,在空間交叉,互不相碰,在刮板和凸輪之間有一個軸承,四個或六個軸承均在一個不動的,具有一定形狀的凸輪 上滾動,從而使刮板時而從轉子內伸出,時而又縮回到轉子內。流量計的主體(流量變送器)還采用雙殼體結構。其優點是可以消除由于壓差和管道張力等外力引起流量計腔體變形造成的計量不準確,而且方便于流量計的維修和保養。
流量計的指示器采用兩套累積計數機構,小字碼計數器可示出流量計的總累積計數,大字碼計數器可示出某一時間的累積計數,并可復零。
2、流量計的工作原理

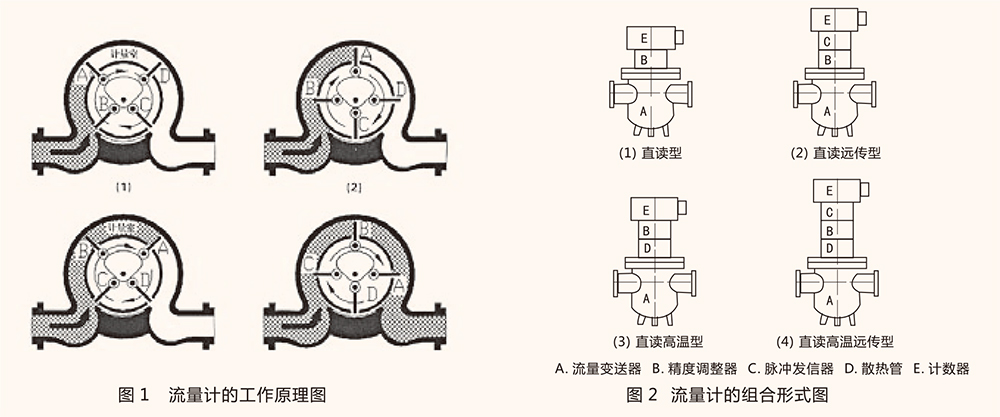

當被計量的液體經過流量計時,推動刮板和轉子旋轉,與此同時,刮板沿著-種特殊的軌跡 成放射狀的伸出或縮回。但是每兩個相對的刮板端面之間的距離是一定值,所以在刮板連續轉動時,在兩個相鄰的刮板轉子,殼體內腔以及上下蓋板之間就形成了-個固定的計量空間(計量室),轉子每轉- -圈,就可以排出四個(或六個)相同閉合的體積一精確計量室空間的液體量。 ( 見圖1 )轉子將轉動次數經密封聯軸器及傳動系統傳遞給計數機構,直接指示出流經流量計的液體總量。
帶脈沖發信器的流量計,能輸出電脈信號,可用計算機或電顯示儀表處理,指示出流經流量計的液體累積流量和瞬時流量,從而實現各種自動化裝置的控制。
3、流量計的組合形式
流量計采用積木式的組裝型式。它是由主體部分(流量變送器)、精度調整器、脈沖發信器、散熱管和計數器組成。除了變送器外,其它部件都是標準通用件,用戶可根據需要按圖2的四種形式任意組合選用。
