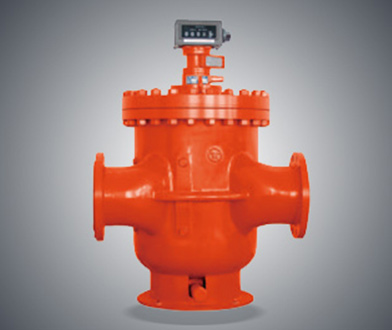

彈力刮板流量計的基本原理與構造
原理
當待測液體由流量計的通道注入流量計時,在流量計的入口與出入口之間發生一壓力差,該壓力差促進刮板和轉子旋轉。流量計的外殼內壁、電機轉子和一對刮板其外中心線所組成的計量檢定房間內充滿著待測液體,當電機轉子按箭頭指示轉動時,3片刮板先后產生計量室,然后把計量室里邊的液體不斷從進口側排向出入口側。電機轉子每轉一圈,就排出來3份固定不動容積的液體量,因而,只需測出電機轉子的轉速,便能得到流過流量計的液體體積量。將定子的轉動運動,由磁瓦連接組織傳達到傳動齒輪調整組織調整后,將電機轉子轉動數轉化成相對應平臺流量值,由電子計數器累計并標示或經發訊器轉化成電子信號導出,進而進行計量檢定全過程。
構造
它是由流量計精確測量行為主體、記數表明機構及發訊器三大部件構成。
精確測量主體構造主要是由外殼、擋塊、嵌條、電機轉子、刮板、扭力彈簧、中心軸、上軸承端蓋、下軸承端蓋和法蘭盤構成。3片刮板等分開包裝在電機轉子上,刮板旋轉的半經能伸能縮,自始至終觸碰外殼內腔壁,在擋塊的作用下刮板旋轉半經變小。在刮板和轉子上選用較特殊加工工藝裹敷上一層耐酸堿、耐磨損并彈性的塑膠,其嵌條會用塑膠做成,中心軸的出軸要密封性連接。通過以上對策后加上刮板有扭力彈簧的作用,促使精確測量主體計量機構其固定不動構件與運動部件可以達到軟、柔觸碰。因此既可以避免了側隙、軸隙的泄露,又可防止帶有殘?jiān)凸虘B(tài)顆粒液態所引起的卡住、損壞及毀壞,充分保證了彈力刮板流量計的計量精度。
記數表明組織由傳動齒輪調整組織、電子計數器和表針指示儀構成。傳動齒輪調整組織關鍵作用是做好器差調整,從而使得儀表盤的數值與實際值盡可能貼近,做到應該有的計量精度、儀表盤測量精度偏差通常是因?yàn)榱慵叽缯`差和安裝不合理導致,因而進入到電子計數器積算以前,需要由調整部門進行調整。傳動齒輪調整組織運用掛輪更改傳動齒輪調整機構齒輪傳動比來達到器差調整。電子計數器用于累積流量值,指示儀則用于標示瞬時流量值。
發訊器將流量計輸入軸的角速度,轉化成與總流量相對應脈沖電流數據信號,遠發送給各種各樣流量積算儀,以表明流體總計量與瞬時流量或遠發送給操縱系統。
彈力刮板流量計為了實現不一樣所使用的規定,該流量計分成通用型和抗腐蝕型二種。針對通用型,選用鑄鋼件、不銹鋼板、鉛黃銅和丁腈橡膠來制作觸碰介質零部件,它適用操作溫度小于80℃,并對于該原材料不了浸蝕作用的物質,如各種各樣成品油。針對抗腐蝕型,觸碰介質金屬材料零部件,均采用不銹鋼板IGr18NDTi做成,塑膠則選用氟膠。
